빗물여과기
빗물여과기
빗물여과기의 필요성
대형민간시설의 빗물재이용 의무화
- 2014년 7월부터 대형민간시설의 경우 빗물재이용이 의무화됨
- 공공청사, 실내체육관 등 공공시설에서 처음으로 민간시설로 확대됨
빗물 재이용 시설 설치 대상 대형 민간시설 규모
- 지붕면적1,000㎡ 이상인 시설물, 공공주택의 경우 지붕면적 4,000㎡이상
- 학교는 설치 의무화, 대규모점포: 2,000㎡이상, 건축면적 10,000㎡ 이상의 공동주택 등
환경적 측면에서의 빗물여과시설 개발 필요
- 인구 1인당 연 강수총량(2,700㎥)은 세계평균의 1/10 수준
- 인당 사용가능수량이 연간 1,550㎥으로 UN은 우리나라를 물 부족국가로 분류
경제적 측면에서의 빗물여과시설 개발 필요
- 수입의존도가 매우 높음. 현재 국내에 시판되는 대부분의 빗물여과기는 독일, 미국의 제품
- PP 재질로 된 외산 제품을 국내 기술로 충분히 대체 가능
빗물여과기의 특징
다단 여과필터를 장착한 고효율 빗물여과기
· 순수 국산기술로 기존의 독일, 미국 제품을 대체할 수 있는 빗물여과기를 개발제품구성
· 빗물여과기 시제품은 아크릴을 이용하여 원통형으로 제작
· 여과망은 상부를 스크린필터로 완전히 밀봉할 수 있는 구조로 설계
· 빗물여과기의 빗물 유입구는 여과기내부에서 원활한 와류가 일어날 수 있도록 여과기 본체와의 접선 부위에 설치
· 여과기 본체의 접선면으로 빗물이 들어오면 내부에서 와류가 생기며 여과망으로 여과된 빗물은 여과구로, 여과되지 못한 빗물은 배출구로 배출
기존 제품과의 차별화 전략
기존
개선안
01 소형화를 통한 차별화
· 본 연구를 통해 개발하고자 하는 빗물 여과기는 여과를 위한 필터부재의 보다 견고한 탈·부착과 함께
이와 관련한 제반 구조의 간편화를 구현할 예정임
· 대부분의 빗물 재이용 기술에는 공동주택, 복합건축물 등의 대형화 기술이 주로 존재하며 소형화
기술이 흔치 않은 것으로 알려져 있음
02 빗물여과기의 구조적 차별성
· 기존의 빗물여과기에 장착된 여과스크린은 수직유입에 따라 여과가 충분히 진행되지 못하는 구조를 가지고 있음
· 연구에서 개발하고자 하는 여과기는 유입 빗물과 십자류 방식을 가지며 전면여과가 가능함
제품기대효과
구분 | 내용 |
기술적 측면 |
- 기존 독일 중심의 국외 기술이 선점하고 있는 국내시장 선도 - 기존 외국 기술에서 구현하지 못한 여과기 내부 유동해석을 통한 여과필터 배치 및 형상 최적화 가능 |
경제·산업적 측면 | ㄷ
- 독일, 미국, 일본 등에서 제작된 빗물여과기를 대체할 국산 제품이 전혀 없었던 시장에서 순수 국산기술로 수입대체 효과 획득 - 몽골, 중국 등 국외시장을 우수한 국산 기술로 선점할 기획 획득 |
활용방안 | - 국내의 빗물재이용 관련 법규 개정에 따라 공공부문과 일정규모 이상의 민간부문 빗물 재이용 시설에 본 기술개발 제품의 적극 도입 추진 |

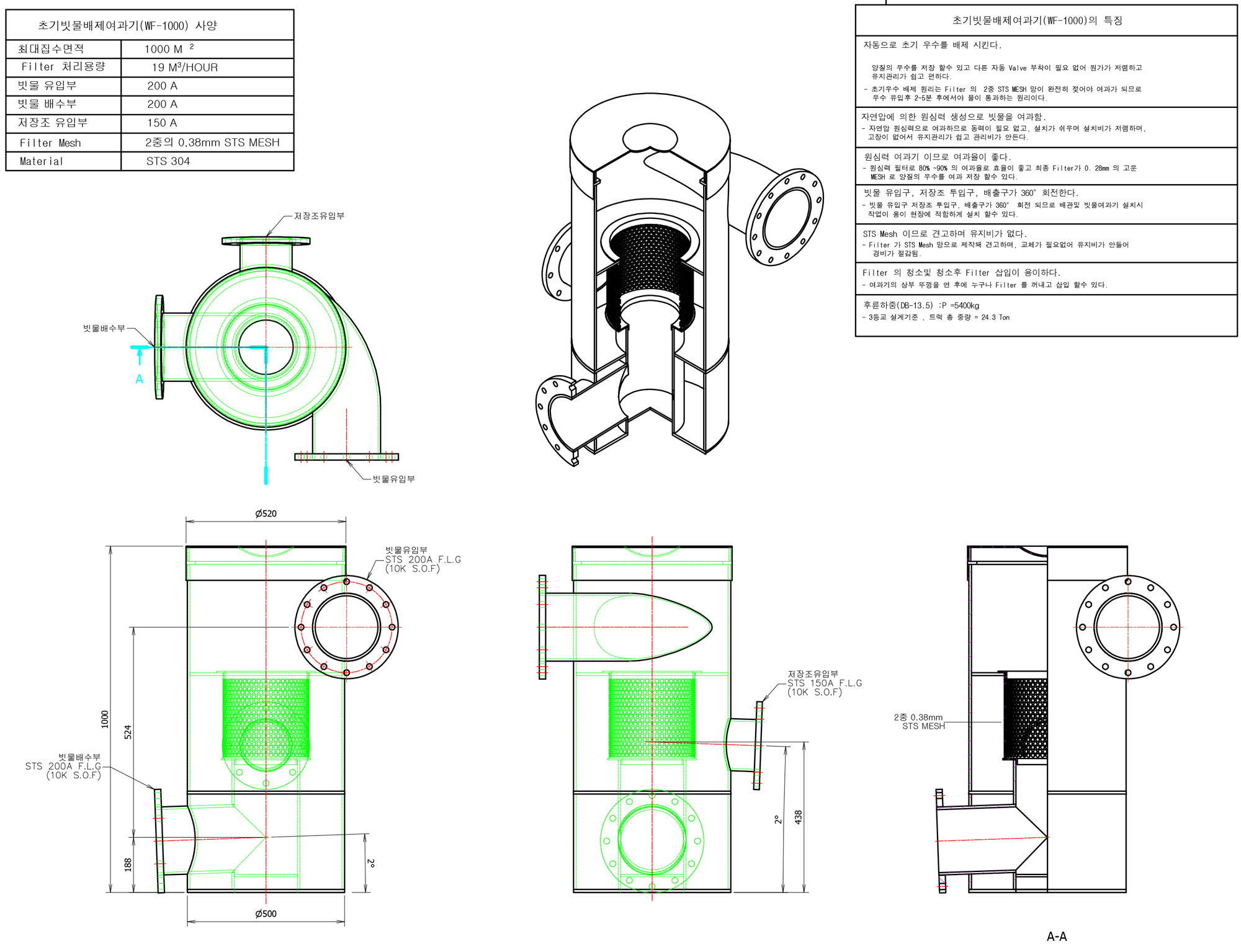

빗물여과기 도면
중형
대형
빗물여과기 시공 절차

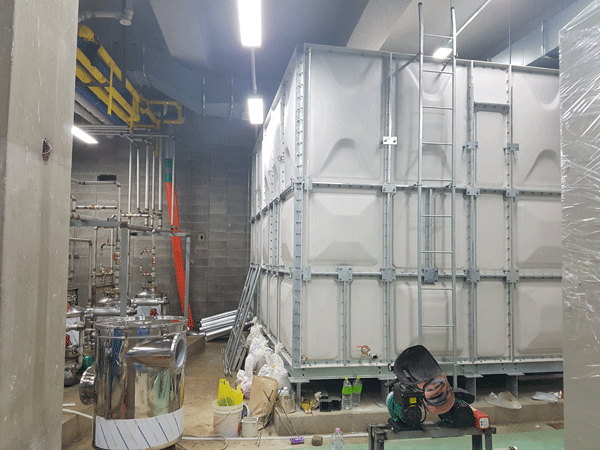

1. 물탱크 설치

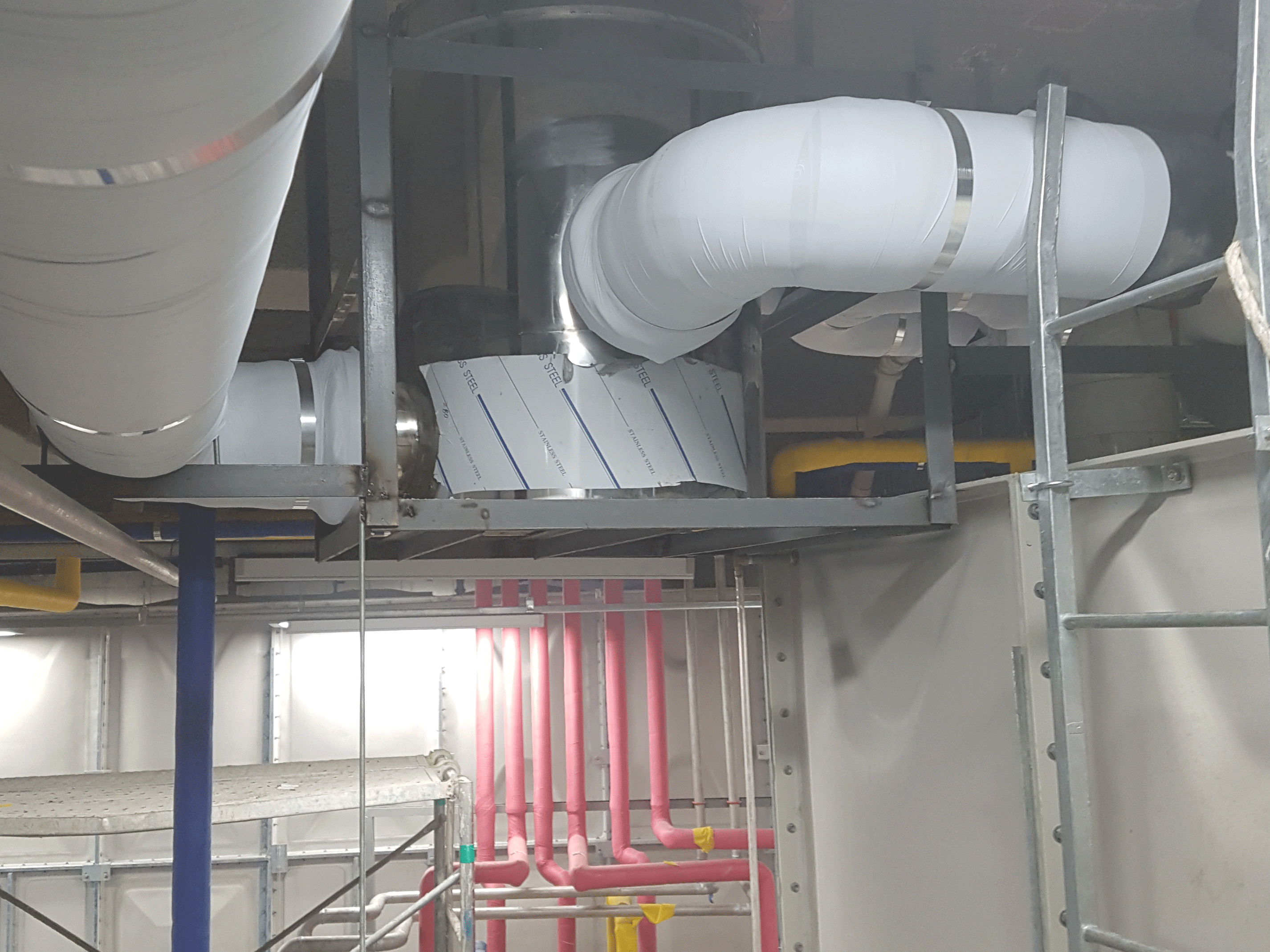

2. 물탱크 인입배관 설치
3. 빗물여과기 빗물물탱크 연결 작업

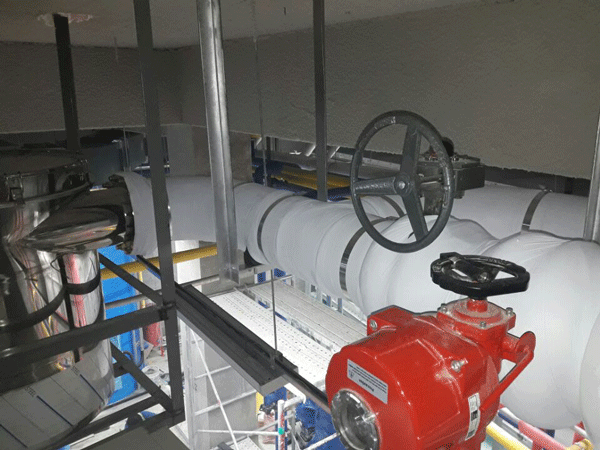

4. 배관설비(벨브)

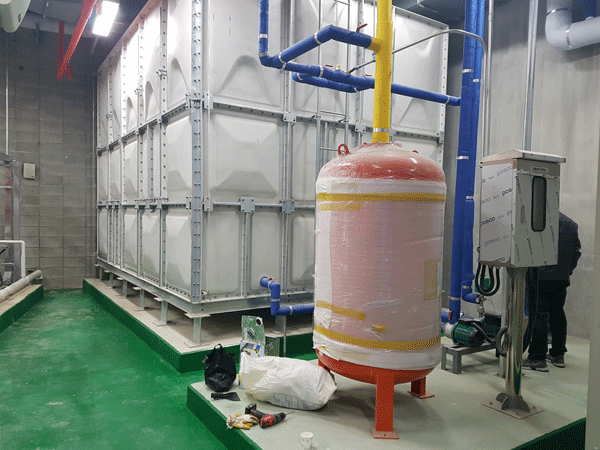

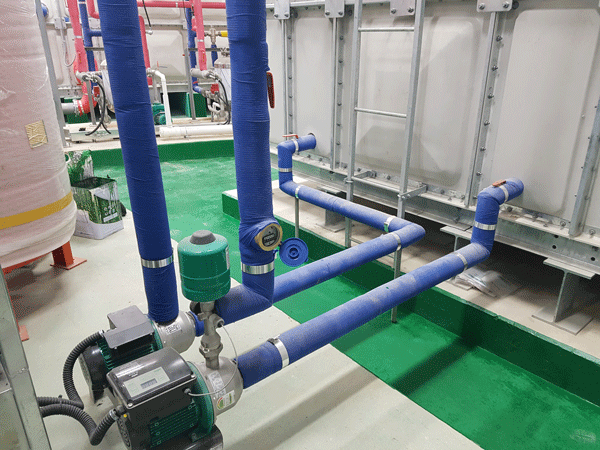

5. 부스터 펌프 설치
6. 전기계장공사

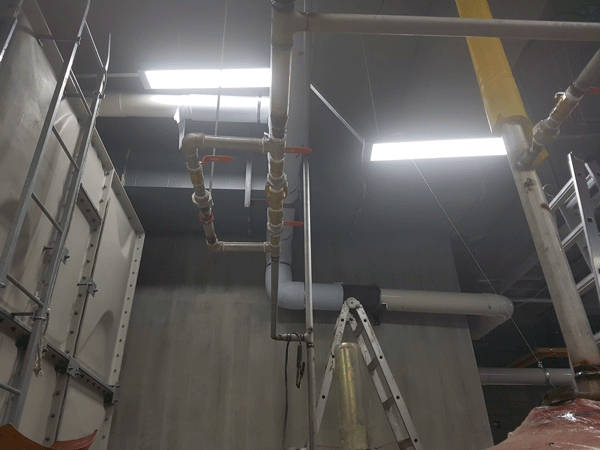

빗물여과기 시공
다단 여과필터를 장착한 고효율 빗물여과기 시공
